多种磨削工艺
内圆、外圆、螺纹、端面、非圆、锥度、偏心孔以及圆弧磨削——IRD 能够一次装夹完成多种加工工艺的操作。
完全集成在一个软件中
IRD 是市场上唯一一款完美兼容圆弧磨削与完全 集成的非圆磨削功能的磨床。
IRD 系列
内圆、外圆和圆弧磨床
更高的灵活性
轻松实现自动化
Overbeck精度
全新的 IRD 系列延续了Overbeck高精度的传统。如今具备更强的灵活性和全面自动化集成能力，并通过一套高度集成的软件平台完美融合了各类磨削工艺，使磨削变得易如反掌。
工艺灵活性
圆弧磨削能力使它成为Overbeck最灵活的系列
Overbeck 精度
高精度和高重复性 始终如
新的 IRD 系列传承Overbeck一贯的技术精髓，始终追求最高水平的加工精度和重复定位精度。凭借数十年加工软金属、硬金属、陶瓷和高科技部件的丰富经验，我们为高精度解决方案提供专业的技术支持。
自动化准备
专为自动化而生
自动化始终是重塑Overbeck产品组合的核心驱动力。每一款 IRD 机型都经过精心设计，易于集成，即使是最紧凑的机型，也预留了专门用于安装机器人的空间。
自动化准备
什么是您理想的自动化方案？
虽然上述紧凑型机型也可选配集成机器人，但IRD系列的自动化应用潜力近乎无限。机器人式、龙门式或复合式，每一种自动化解决方案都旨在为满足您的零件特性、批次多样性和生产布局需求而量身定制设计与部署。
S FLEXMOTION
机器人位于机床内部

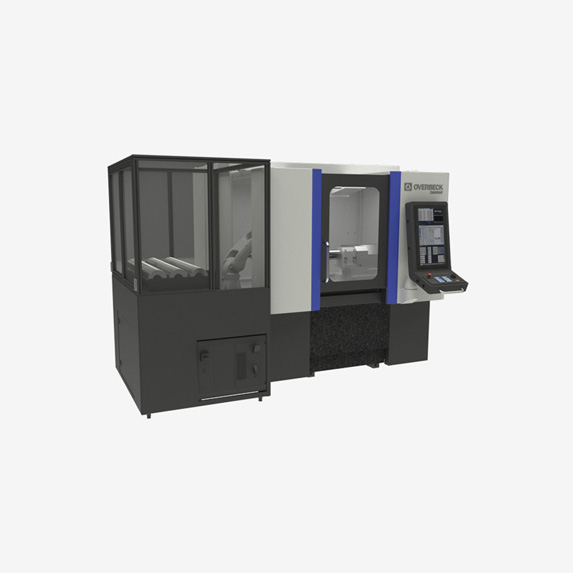

M FLEXMOTION
机器人集成在与机床相连的单元内

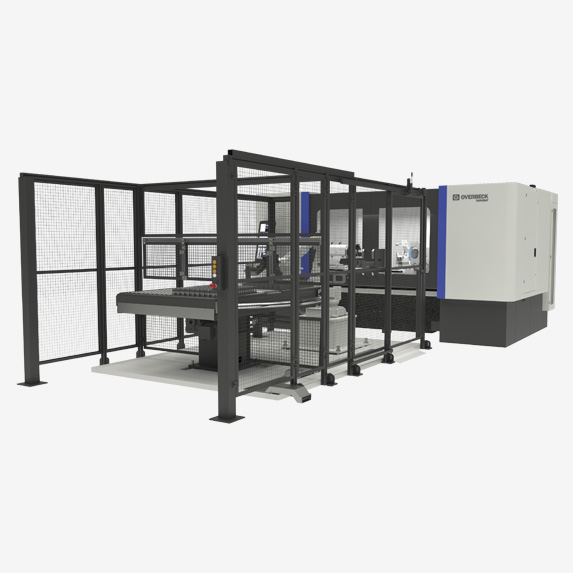

L FLEXMOTION
机器人位于机床外部

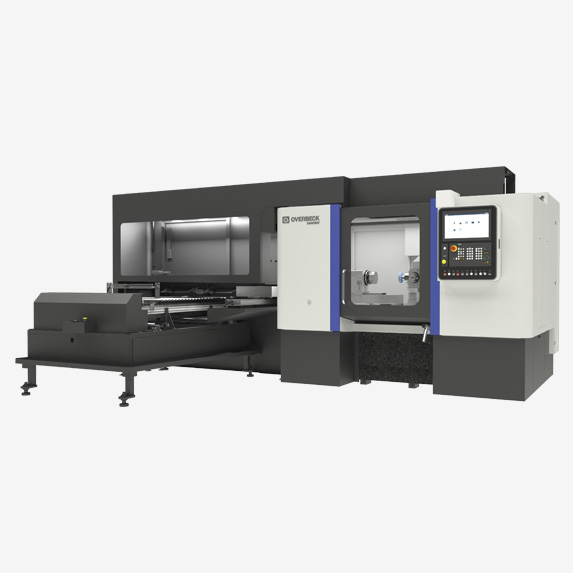

M MOTION
龙门集成在机床内

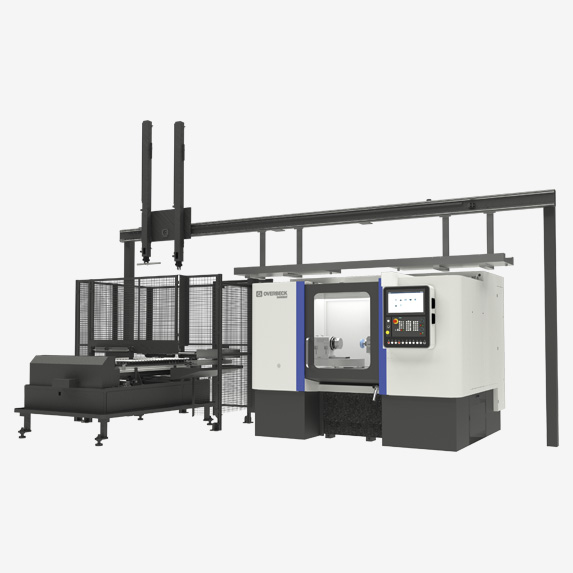

L MOTION
龙门位于机床外部

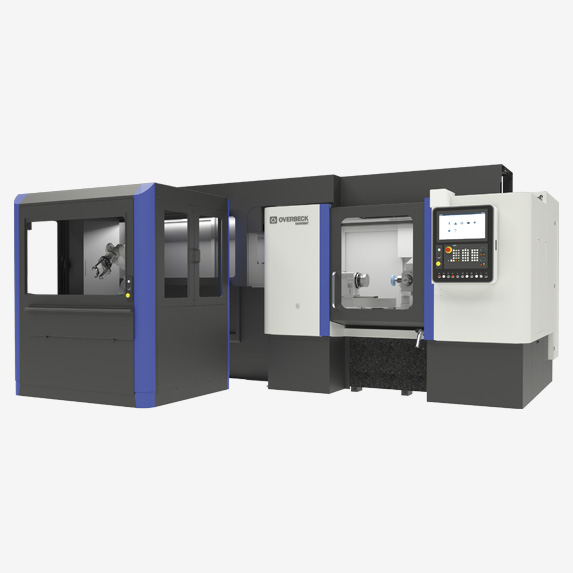

M HYBRID
内置桁架与外部机器人单元的组合

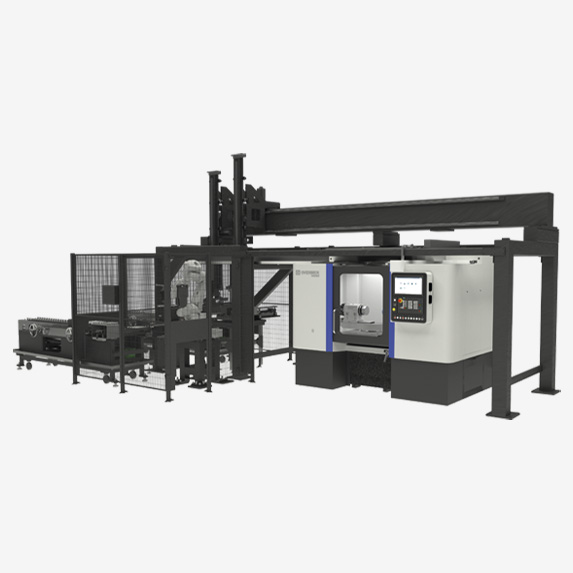

L HYBRID
外部桁架与外部的机器人单元的组合
软件: DoGrind+
让机床真正实现万能化的软件
体化软件
在同一软件中完成简单与复杂循环。
直接编程
直接在控制系统上编程轮廓，无需外部软件。
向导式支持
螺纹、非圆、偏心孔及锥面磨削均有操作向导：选择、确认、执行，三步。
快速定制
客户专属功能可迅速实现，无需漫长等待。
亮点
最多可配置 5 个主轴和一个测量探头，全部集成于紧凑的机身内
IRD 系列以紧凑设计实现最高灵活性。IRD-300 机型体积比同类产品缩小 40%，仍可配置最多三个主轴和一个测量探头；IRD系列更大规格型号在保持优化占地面积的前提下，最高可配备五个主轴和一个测量探头。
亮点
能耗降低 30%
DoGrind+ 软件可精准监控每件工件的能源消耗，并实现对整台设备的全面功率补偿。 该绿色解决方案最高可带来 30% 的节能潜力，有效降低单件零件制造成本，具备显著的经济与环保价值。
亮点
你的工件有多大？ 三大机床型号全面覆盖
IRD 系列涵盖三种型号，包括最小规格的 IRD-300 以及适用于较大工件的 IRD-500 和 IRD-700。该系列产品可加工工件的最大磨削长度达 400 毫米，最大回转直径达 700 毫米。
技术
基于Overbeck的成熟技术
天然花岗岩床身
机床床身采用天然花岗岩材料，具备优异的热稳定性和减震效果，是保障高精度表面质量和一致磨削结果的关键因素。
直线电机
直线电机确保轴向运动的快速且精准，适用于非圆磨削等高精度应用。凭借无磨损部件和主动冷却系统，为机床提供最大的稳定性、零传动间隙以及极低维护需求。
头架
采用自主设计制造的直驱头架，确保在长期运行中具备最高刚性、模块化特性及稳定性能，同时可轻松集成于各类夹具系统。
磨削主轴
高精度主轴，内置电机，高性能轴承和优化的润滑系统，专为高热稳定性、低维护需求和稳定的表面质量而设计。
技术参数
| IRD-300 | IRD-500 | IRD-700 | ||
|---|---|---|---|---|
| 最大内圆磨削直径 | mm | 200 | 300 | 500 |
| 最大内圆磨削长度 | mm | 100 | 200 | 400 |
| 最大外圆磨削长度 | mm | 100 | 150 | 400 |
| 工件最大回转直径 | mm | 215 | 360/410 | 700 |
| 最大工件长度 含夹紧系统 | mm | 250 | 400 | 700 |
| 最大工件重量 含夹紧系统 | kg/Nm | 80/100 | 80/100-180/300 | 500/500 |
| B0 轴旋转角度 | º | +91º/-15º | +91º/-15º | +91º/-15º |
| X 和 Z 轴行程 | mm | 400/300 | 450/485 | 700/700 |
| 机床尺寸（高*宽*长） | cm | 215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280 |
| IRD-300 | IRD-500 | IRD-700 | ||
|---|---|---|---|---|
| 最大内圆磨削直径 | in | 7.87 | 11.81 | 19.69 |
| 最大内圆磨削长度 | in | 3.94 | 7.87 | 15.75 |
| 最大外圆磨削长度 | in | 3.94 | 5.91 | 15.75 |
| 工件最大回转直径 | in | 8.46 | 14.17/16.14 | 27.56 |
| 最大工件长度 含夹紧系统 | in | 9.84 | 15.75 | 27.56 |
| 最大工件重量 含夹紧系统 | lb | 176/220 | 176/220–397/661 | 1102/1102 |
| B0 轴旋转角度 | º | +91/−15 | +91/−15 | +91/−15 |
| X 和 Z 轴行程 | in | 15.75/11.81 | 17.72/19.09 | 27.56/27.56 |
| 机床尺寸（高*宽*长） | in | 84.65 × 82.68 × 86.61 | 84.65 × 108.27 × 88.58 | 92.52 × 157.48 × 110.24 |
