La nouvelle CGX est une rectifieuse très polyvalente qui allie un encombrement compact avec une capacité de rectification de grandes pièces exceptionnelle. C'est la plus petite machine du marché capable de rectifier des pièces lourdes et de grande taille.
La CGX est la seule rectifieuse de sa catégorie à offrir un tel niveau de capacité de pièces dans un encombrement réduit : elle utilise 30 % d'espace au sol en moins que les autres solutions à plateau mobile, tout en traitant des pièces d'une longueur maximale de 1.800 mm, d'un diamètre maximal de 540 mm et d'un poids maximal de 500 kg.
La CGX est dotée d'une configuration polyvalente à trois meules (2x OD et 1x ID) - conçue pour tout traiter, de la rectification OD et ID aux filetages et même aux formes complexes non rondes.
En option, le CGX peut être équipé d'une jauge MDM interne, permettant des mesures avant, pendant et après le processus, sans arrêter la production. Elle permet de contrôler en temps réel des diamètres multiples (5-125 mm), même sur des surfaces interrompues ou variant continuellement.
Résultats? Précision de ±1.5 μm et répétabilité de 1 μm.

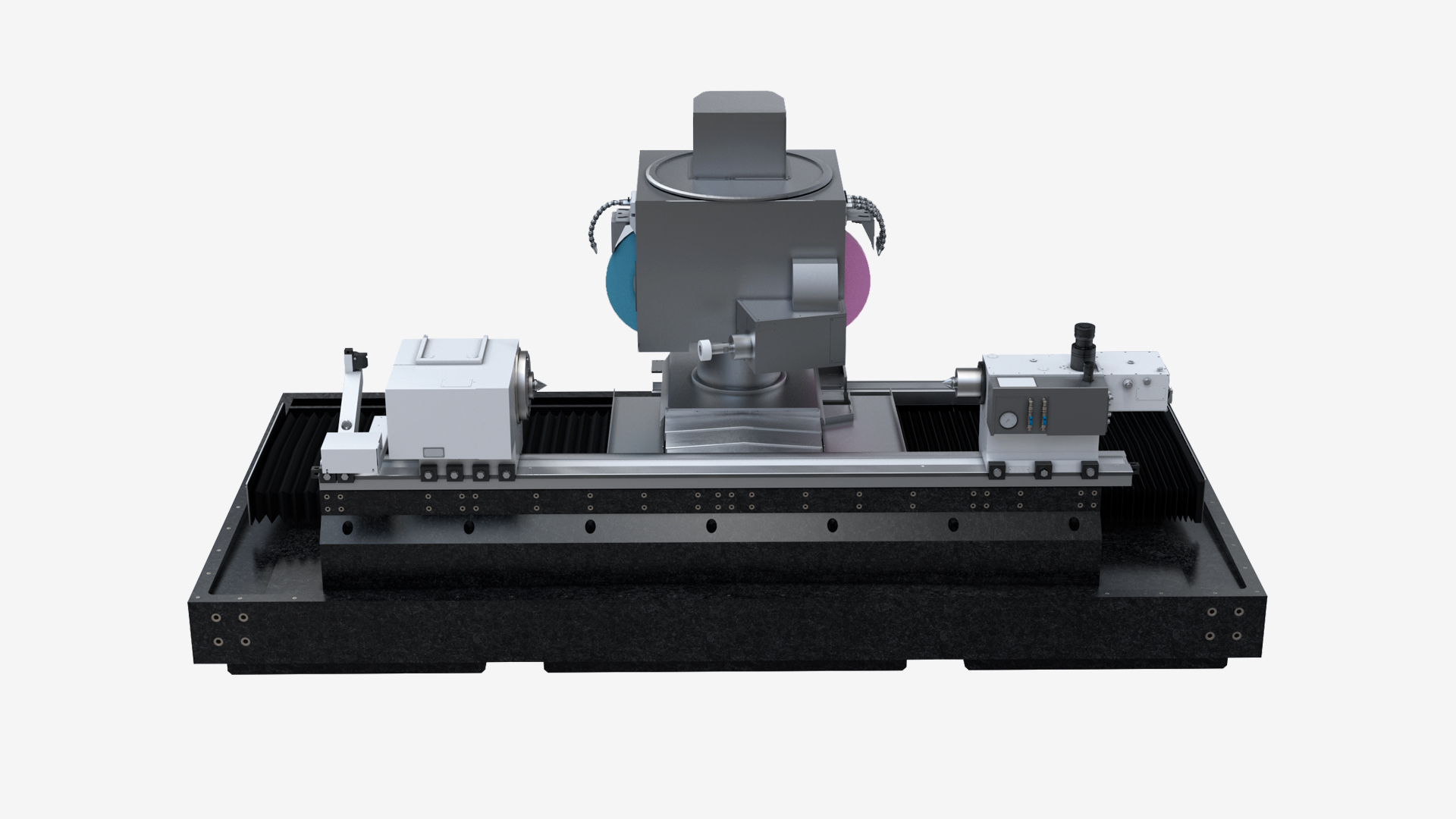

Nous avons consacré des décennies à l'élaboration de solutions compétitives pour les pièces XXL. Aujourd'hui, nous avons transposé ce savoir-faire dans une rectifieuse compacte, dont les composants clés, tels que la tête de travail et la contre-pointe, ont été conçus pour les pièces lourdes et de grande taille.
Le granit naturel est l'une des clés pour obtenir la plus grande précision et la meilleure qualité de surface.
Minimiser les interventions manuelles. Il suffit d'entrer quelques informations sur les composants pour que GrindIQ définisse automatiquement les paramètres de rectification optimale, réduisant ainsi le temps de configuration et éliminant le besoin d'une expertise avancée en matière de processus.
GrindTune ajuste en permanence les paramètres clés pendant le cycle de rectification. En garantisant une qualité de surface exceptionnelle, une précision dimensionnelle et des temps de cycle plus courts.
| CGX | ||
|---|---|---|
| Distance maxi entre pointes | mm | 1,800 |
| Diamètre maxi à rectifier | mm | 540 |
| Poids maxi entre pointes | kg | 500 |
| Diamètre maxi de la meule | mm | Ø508 x 80 |
| Vitesse périphérique maxi de la meule | m/s | 80 |
| Electrobroche de rectification externe | kW | 15 |
| CGX | ||
|---|---|---|
| Distance maxi entre pointes | in | 70.9 |
| Diamètre maxi à rectifier | in | 21.2 |
| Poids maxi entre pointes | lb | 1,102 |
| Diamètre maxi de la meule | in | Ø20 x 3.14 |
| Vitesse périphérique maxi de la meule | sfpm | 15,750 |
| Electrobroche de rectification externe | hp | 20.1 |
